Термостат  шкафной KT0 011

Терморегулятор шкафной  KT0 011 (NC) 250V AC 10A 0-60C

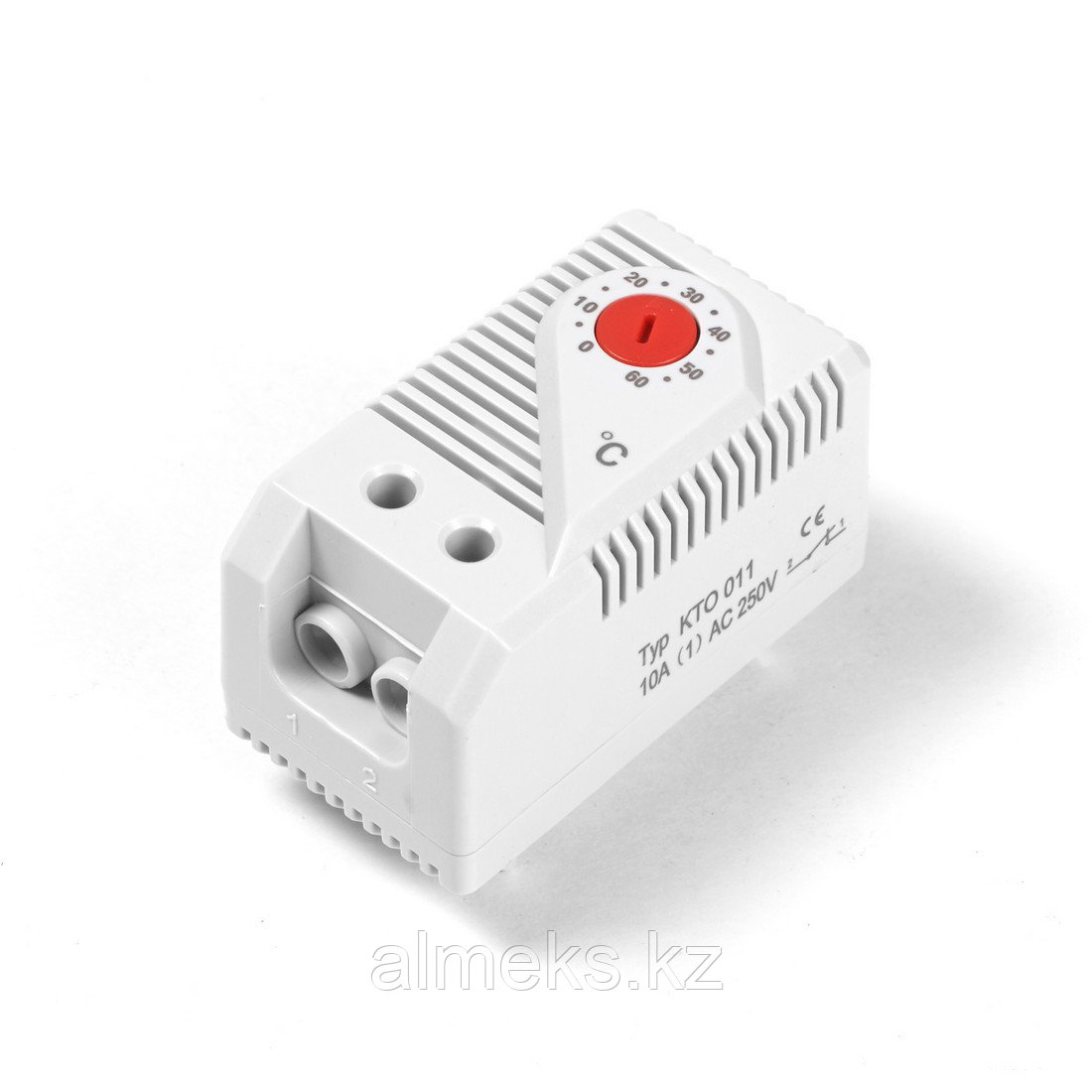

Термостат KT0 011 (NC) на 250V AC и 10A с диапазоном 0-60C — небольшое механическое устройство на биметаллической пластине, которое применяется для регулировки работы нагревательных элементов (например, калориферов) и создания комфортных условий внутри различных технических корпусов: электрических щитов, шкафов с автоматикой, банкоматов или серверных стоек.

Этот прибор соединяется с обогревателем, системой подогрева или охранными датчиками. Установка термостата выполняется на DIN-рейку.

Главная задача этой модели — защита оборудования от замерзания и образования конденсата.

Характеристика

• KTO 011 — серия устройства. В линейках производителей (например iPower, Andeli) модели KTO всегда выпускаются с красным диском регулировки и служат для обогрева.
• NC (Normally Closed) — нормально-замкнутый контакт. Пока температура в шкафу ниже установленной, контакты замкнуты, и обогреватель работает. При достижении заданной температуры контакт размыкается, и нагрев отключается.
• 250V AC 10A — максимальная коммутационная способность контактов. Термостат может напрямую управлять нагрузкой переменного тока (AC) напряжением до 250 В и током до 10 А (для резистивной нагрузки). Если нагреватель мощнее 2 кВт, подключение нужно делать через контактор (магнитный пускатель).
• 0–60°C — диапазон настройки температуры, которую прибор будет поддерживать.

Технические особенности

• Принцип работы: Механический (биметаллическая пластина). Не требует питания для собственной работы, работает автономно.
• Тип контакта: Щелчковый, мгновенного действия (увеличивает срок службы).
• Хистерезис (разность температур переключения): Около 7 K (±4 К погрешность). Это значит, что если вы выставили 20°C, прибор отключит нагрев при 20°C, а снова включит его, когда температура опустится примерно до 13°C.
• Монтаж: Защелка для быстрой установки на стандартную DIN-рейку 35 мм.
• Степень защиты: IP20 (требует установки внутри защищенного шкафа или помещения).

Схема подключения

Подключение осуществляется в разрыв цепи питания нагревателя (двухполюсный зажим):

1. Клемма 1: Вход фазы (L) от сети.
2. Клемма 2: Выход фазы на один из контактов нагревателя.
3. Второй контакт нагревателя напрямую подключается к нейтрали (N) сети.
