Терморегулятор для теплого пола UTH-200

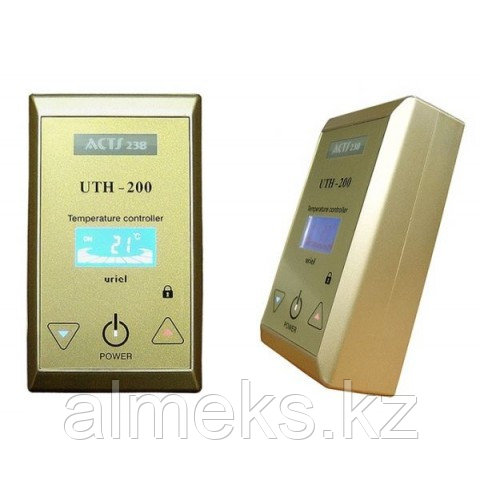

Представляем электронный накладной термостат UTH-200, произведенный в Южной Корее. Этот одноканальный прибор с сенсорной панелью управления и ЖК-экраном спроектирован для регулирования работы систем теплых полов, будь то пленочные или кабельные, с максимальной мощностью до 4 кВт. Термостат поддерживает температурный режим в пределах от +1 до +60 °C, комплектуется датчиком пола, а также имеет встроенные системы защиты от перегрева и скачков напряжения.

Цифровой сенсорный экран с индикацией режимов работы (красный цвет сигнализирует о нагреве, зеленый — о режиме ожидания). Системы безопасности: Гарантируют защиту от перегрева, обрыва или короткого замыкания датчика, а также предусматривают автоматическое включение аварийного режима. Энергонезависимая память: Сохраняет заданные параметры даже после временного отключения электропитания. Габариты: 120х35х70 мм.

Особенности установки и эксплуатации: Датчик температуры: В комплекте поставляется выносной датчик, который устанавливается под финишным напольным покрытием. Подключение: Для подключения к сети (85-265 В) используются клеммы «IN», для нагрузки (теплого пола) — «OUT», а для датчика — «SENSOR». Применение: Идеально подходит для систем инфракрасного пленочного обогрева, обеспечивая точное поддержание заданного комфортного микроклимата.

Терморегулятор UTH-200 является надежным решением для создания комфортного и эффективного обогрева, отличается простотой управления и долгим сроком службы (свыше 10 лет).

Основные технические характеристики

• Максимальная мощность: 4 кВт (4000 Вт), максимальный ток — 18 А (позволяет подключать большие зоны обогрева без использования дополнительных магнитных пускателей).
• Тип монтажа: Накладной (устанавливается непосредственно на стену, не требует штробления и установки углубленного подрозетника).
• Диапазон регулировки: от +1 °C до +60 °C.
• Дисплей: Жидкокристаллический, с четкой цифровой индикацией температуры и режимов.
• Управление: Псевдосенсорные (кнопочные) элементы на передней панели.
• Устойчивость к перепадам напряжения: Работает в широком диапазоне входного напряжения (от 85 до 265 В).
• Память: Энергонезависимая (сохраняет заданные настройки при отключении электричества).

Режимы работы устройства

Прибор может работать в двух базовых режимах, которые переключаются в зависимости от подключения датчика:

1. Режим «Температура» (SENSOR)
   • Как работает: Основной режим, активен при подключенном внешнем выносном датчике температуры пола. Экран показывает текущую температуру пола. Система автоматически отключает нагрев при достижении заданной отметки и включает его снова при остывании.
2. Режим «Таймер» (TIMER)
   • Как работает: Включается автоматически, если выносной датчик пола не подключен или вышел из строя. Обогрев работает по временным интервалам. Пользователь выбирает программу от 1 до 10: чем выше цифра, тем дольше длится цикл нагрева и сильнее прогревается пол.

Инструкция по кодам ошибок (Диагностика)

Если на экране мигает буквенно-цифровой код, устройство сообщает о неисправности:

• Er1 (или E1): Обрыв цепи датчика температуры пола. Проверьте надежность подключения контактов датчика в клеммах или замените датчик пола.
• Er2 (или E2): Короткое замыкание в цепи датчика температуры. Требуется проверка кабеля датчика на предмет повреждения изоляции или его замена.
• Er3 (или E3): Перегрев самого терморегулятора (внутреннего датчика платы). Возникает при перегрузке или плохом контакте силовых проводов. Отключите питание и проверьте затяжку клемм.
