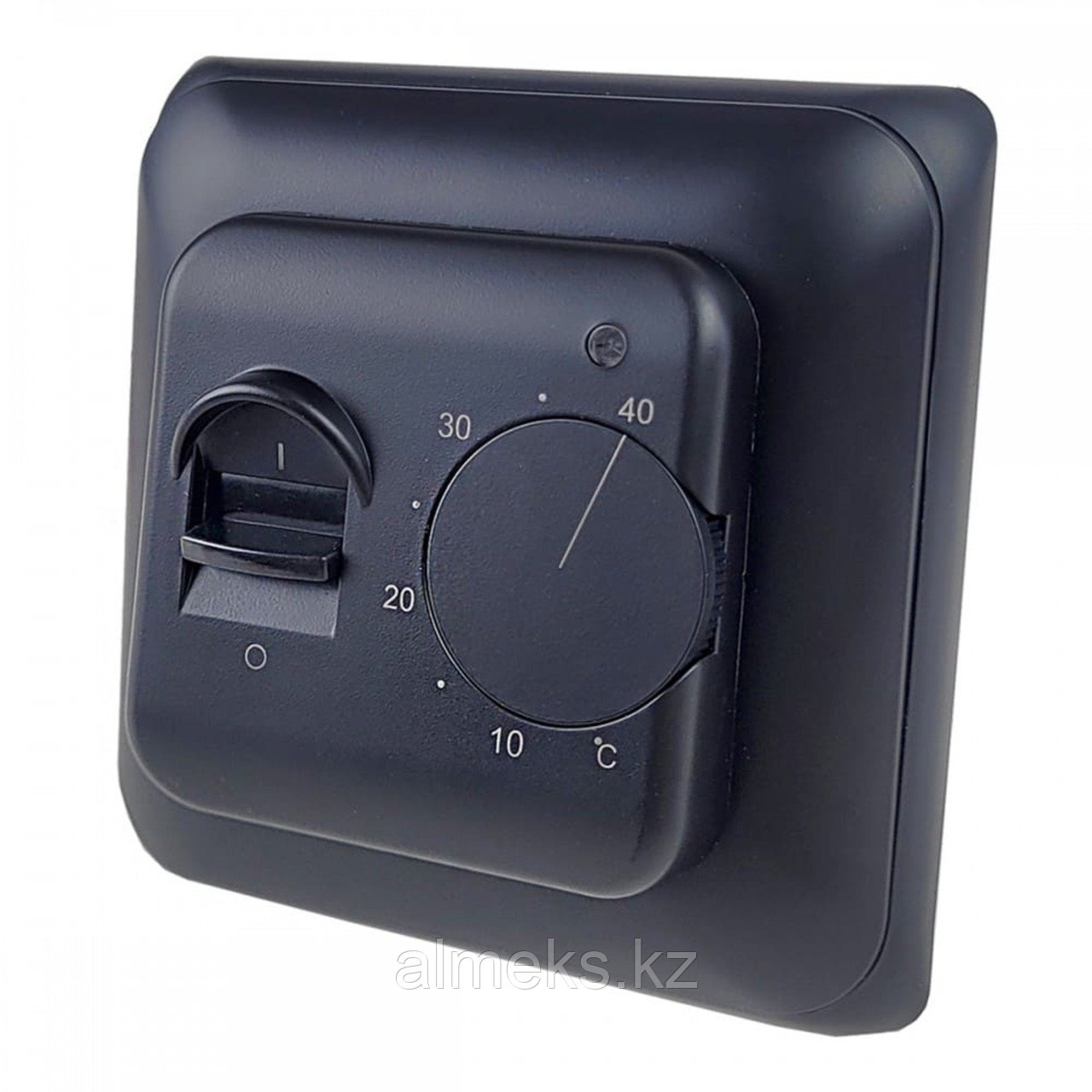

Терморегулятор RTC 70.26 черный

Терморегулятор RTC 70.26 с датчиком пола черный

Терморегулятор RTC 70.26 — это один из самых популярных и доступных механических термостатов для управления системами электрического «теплого пола» (кабельного, матового или пленочного). Прибор отличается высокой надежностью, простотой в управлении и монтируется в стандартный подрозетник.

Основные технические характеристики

• Максимальная нагрузка: 16 А или 3,5 кВт (3520 Вт).
• Диапазон регулировки: от +5 °С до +40 °С.
• Тип управления: механический (тумблер включения/выключения и колесико выбора температуры).
• Датчик температуры: выносной термодатчик NTC (длина провода обычно составляет 2,5–3 метра), который закладывается непосредственно в пол.
• Индикация: светодиод на передней панели (горит красным/зеленым, когда идет нагрев).
• Класс защиты: IP20 (подходит для сухих жилых помещений).

Схема подключения (Стандартное расположение клемм)

На задней панели терморегулятора расположены винтовые клеммы, обычно пронумерованные от 1 до 6 (или до 7):

• Клемма 1: Фаза от сети питания (L) — обычно коричневый или белый провод.
• Клемма 2: Ноль от сети питания (N) — обычно синий провод.
• Клемма 3: Выход нуля на нагревательный элемент теплого пола (N1).
• Клемма 4: Выход фазы на нагревательный элемент теплого пола (L1).
• Клеммы 5 и 6: Подключение выносного датчика температуры пола (полярность значения не имеет).

Перед началом монтажа обязательно отключайте электропитание в щитке.

Как пользоваться прибором

1. Переведите тумблер на лицевой панели в положение «I» (Вкл).
2. С помощью колесика установите желаемую температуру.
3. Загорится светодиодный индикатор — это значит, что теплый пол начал греться.
4. Как только пол прогреется до установленной отметки, терморегулятор временно отключит питание (индикатор погаснет), а при остывании на 0,5–1 °С снова включит его.
